HySPEED工法

HySPEED工法とは

あらゆる問題を解決する地盤改良

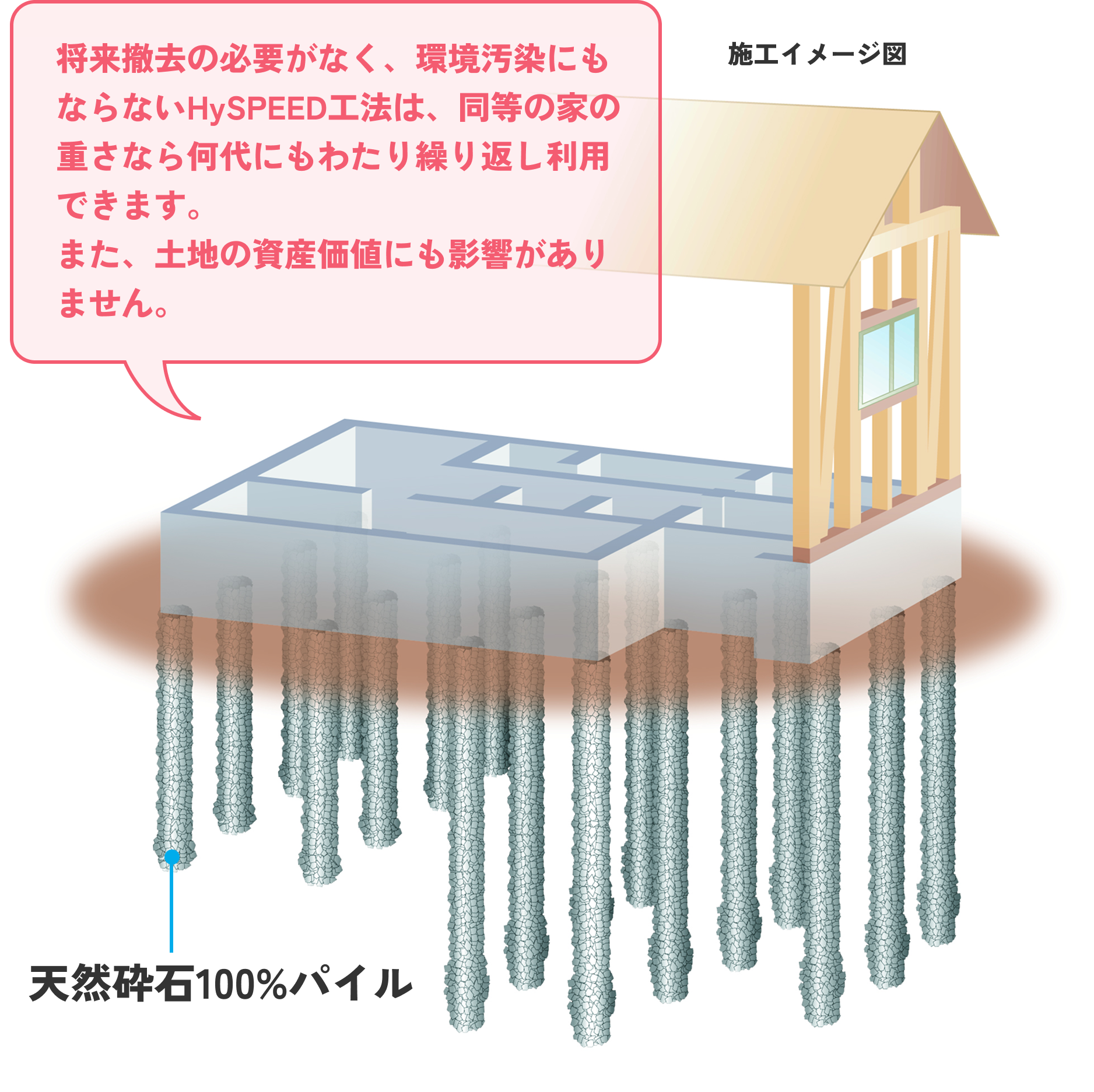

HySPEED工法は天然砕石のみを活用した地盤改良の新工法です。

地盤に孔(あな)を堀り、その孔に砕石を詰め込んで石柱を形成します。
まさに天然素材のみを使った、人・環境に優しく、とても強い軟弱地盤の地盤改良工法です。

既存の工法のようにあらかじめ決まった杭を使ったり、地盤を補強しない工事と異なり、砕石パイルをその地盤にあうように確実な施工で1本づつ造り上げ、砕石パイルと砕石パイル周辺の地盤の支持力を複合させて、地盤の支持力を高めます。

地盤改良・基礎工事のことなら愛知県海部郡 【新都工業 株式会社】のHyspeed工法

HySPEED工法の9つのポイント

地震時の衝撃に強い

砕石パイルと現地盤で複合的に面全体で建物を支えるので、安定した強さがある。

環境にやさしい

天然の砕石しか使わないので、土境汚染や環境破壊による周辺地域への悪影響を起こしません。つまり住む人の健康被害を起こしません。

産廃費用が発生しない

産業廃棄物(コンクリート、鉄パイプ)として扱われないので、将来取り除く必要がありません。

繰り返し利用可能

将来家の建て替えをするときも、同程度の家であれば繰り返し使えます。

液状化対策

地震時の液状化をドレーン効果(排水効果)により抑制します。

パーフェクトな工事保証

日本大手保証会社の認定工法です。

CO2を5,000kg削減

砕石しか使わないことにより他の工法に比べC02の排出を少なくします。

無公害

今まで施工が出来なかった地下水の多い地盤やセメントの固まらない腐植土の地盤、六価クロムの出る火山灰の地盤でも、問題なく施工が出来ます。

遺跡になる工法

セメントや鉄パイプのように劣化したり、錆びたりしない、永久地盤工法です。

HySPEED工法の強度

大地震時には図のように地層の境目に沿って、せん断力がかかります。
セメント柱状杭や鋼管杭などでは、杭が折れ家の重さに耐えきれなくなり、家が傾いたり沈んだりします。
これがHySPEED工法だと、砕石パイルはせん断に対して追随することで、砕石パイル自体の破壊は起こりません。
また、地盤そのものを強くしますので、地震の揺れによる共振をやわらげる効果があります。

Hyspeed工法の強度

セメント柱状杭・鋼管杭は、液状化が起こると、一気に水が地表に噴き出し、地盤沈下が起こる可能性がありますが、HySPEED工法では、砕石杭を造る段階で、その周辺地盤も締め固められ、液状化が起こりにくい状態になっており、液状化による水圧を逃がす賢い構造にもなっています。
砕石パイルは、それ自体が水を通すため、水圧を逃がす効果があり、何本も造られた砕石杭により、その効果は絶大で、地震による液状化を事前に食い止めることができます。

Hyspeed工法の強度

HySPEED 施工の流れ

杭芯出し完了

杭芯出し完了

設計通りに杭芯をだします。
施工手順の確認、近隣状況の確認をします。

杭芯セット状況

杭芯セット状況

杭芯へオーガーをセットしている状況です。

作業状況

作業状況

作業状況です。ハイスピードで使用する機械は2t車ベースの穴掘り建駐車、バックホウ、コンプレッサーの3台で行います。

支持層の土質確認状況

支持層の土質確認状況

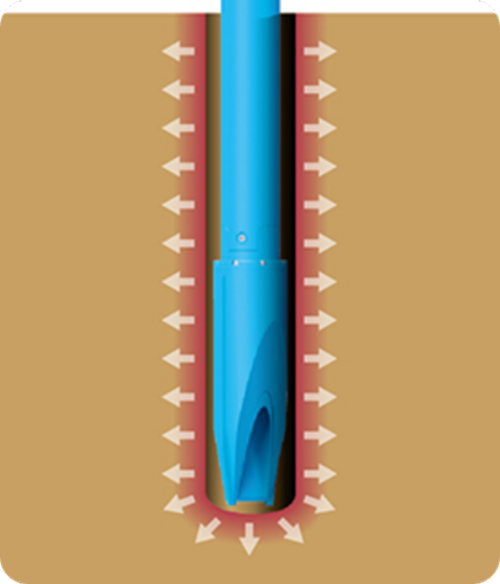

支持層迄掘削し、地盤調査データを参考にして土質の確認を行います。

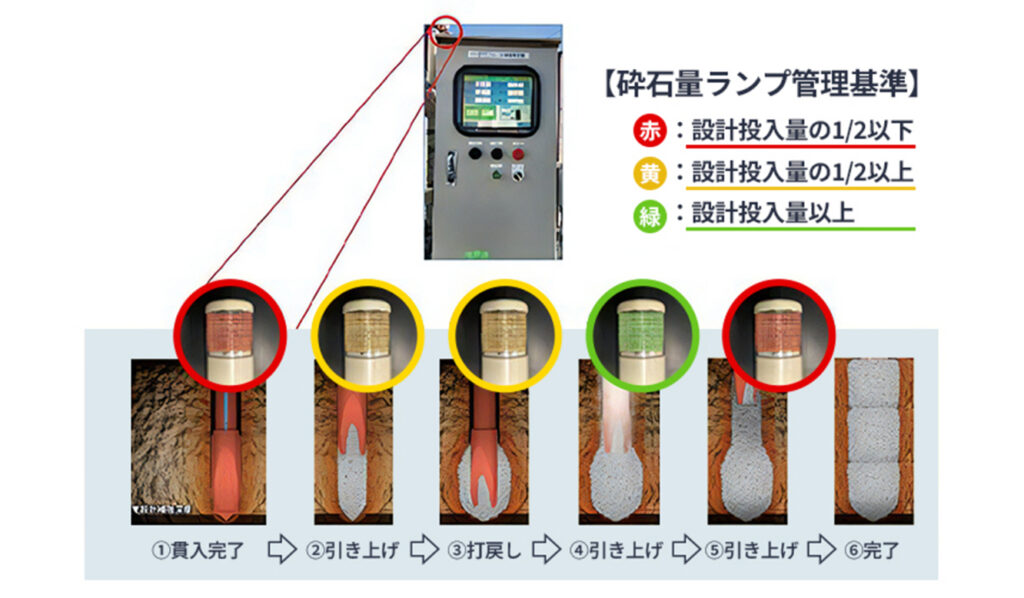

砕石投入状況

砕石投入状況

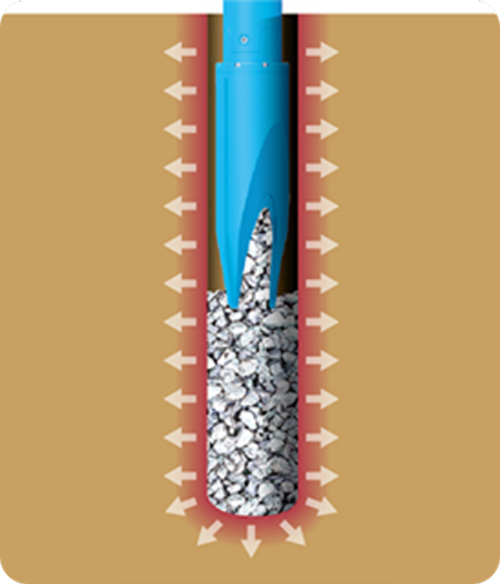

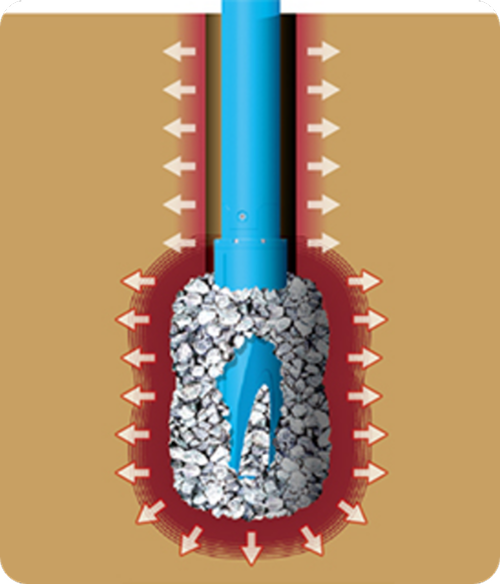

専用ホッパーを使用し、天然砕石40-20,30-20を投入しオーガーを逆転、先端のピストンバルブ打撃により砕石を周辺地盤に食い込ませます。
これにより強く締め固めて出来る杭がハイスピードの特徴です。

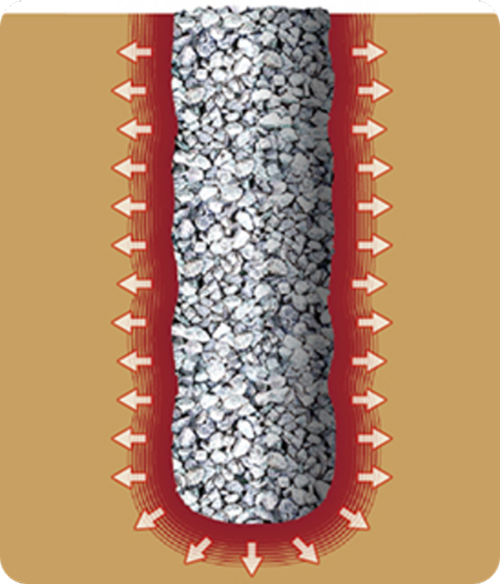

砕石杭完了

砕石杭完了

1本の砕石杭の完成です。この繰り返しで残りの杭を構築します。
杭頭は地盤の高さですが固化材で固めていないのでバックホウで簡単に掘削調整が出来ます。

平板載荷試験

平板載荷試験

試験場へ持ち込む必要がなく、現地で試験を行うのもハイスピードの特徴です。
設計荷重ごち、50本に1ヶ所行います。

砕石パイルの完成です

砕石パイルの完成です

天然砕石を使用する為、セメント系で懸念される土壌汚染の心配がありません。
天然砕石は産廃ではなく、将来的にお施主様の土地評価を下げる事がありません。
